ownly 自作ゲーミングキーボードキット

お一人様1個まで

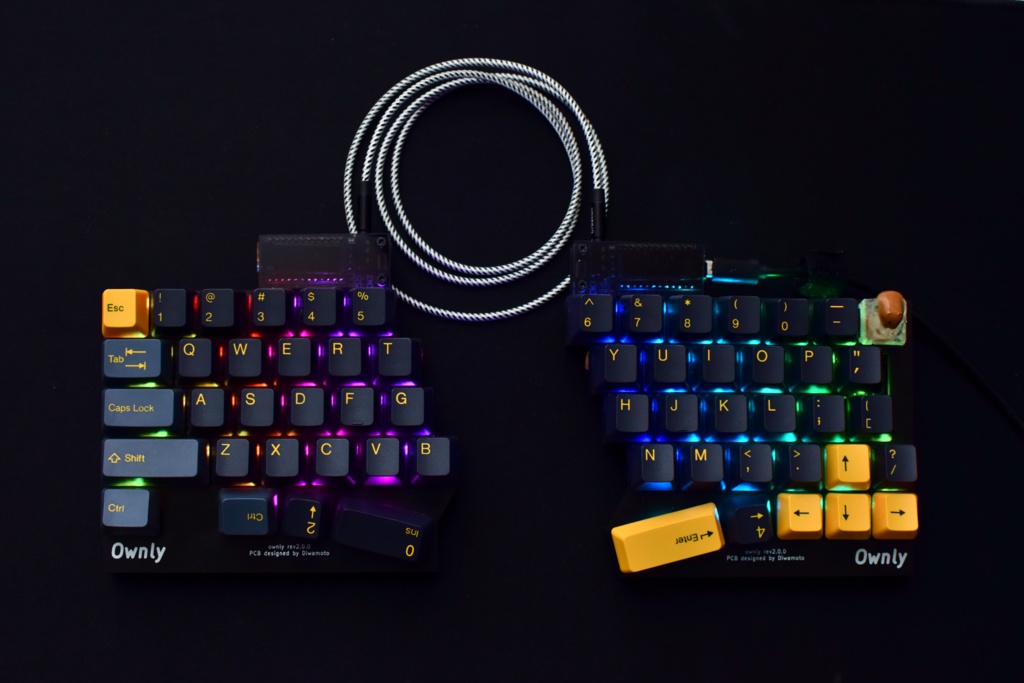

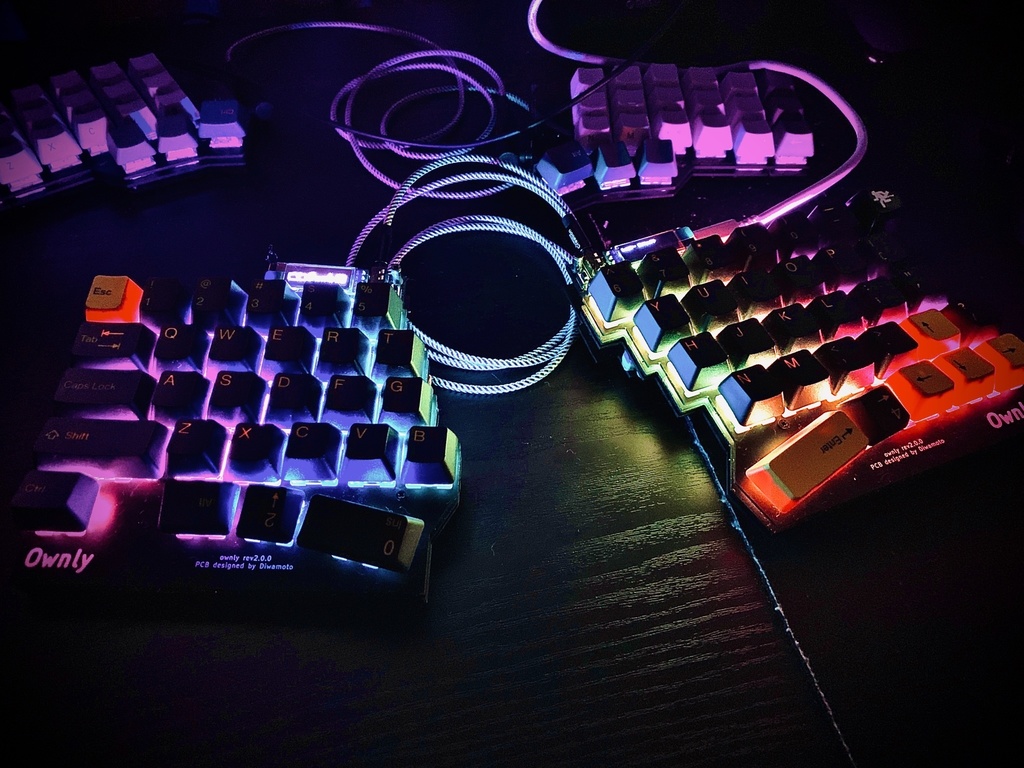

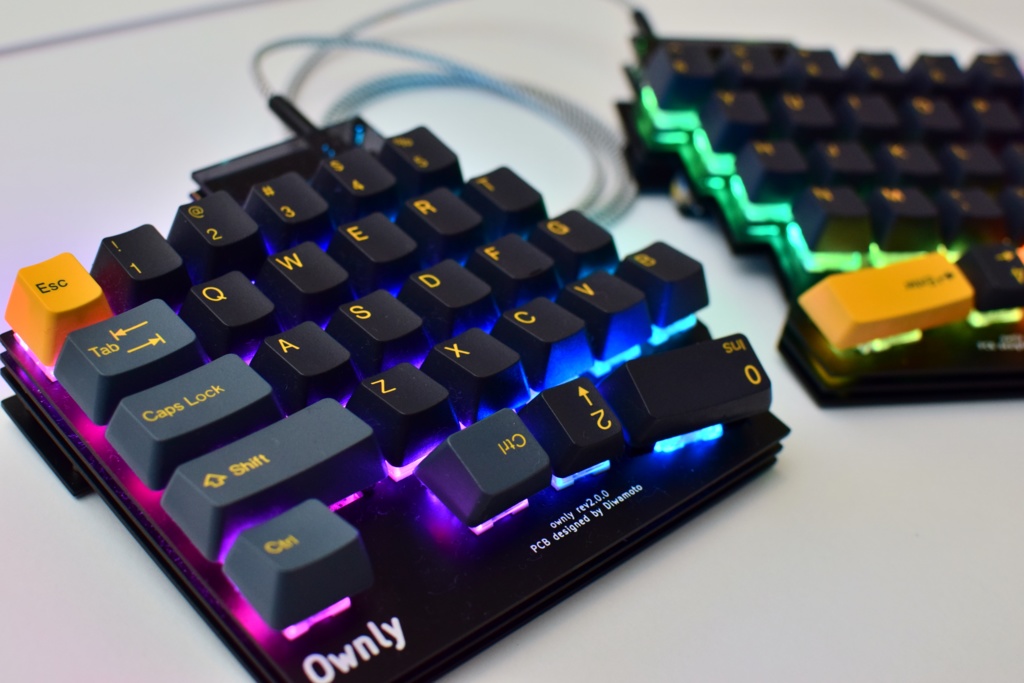

ownlyは50%の左右分割型キーボードです。 注：ハンダ付けが必要です。 「ハンダ付けができないので返品したい」等の理由での返品はいたしかねます。 ご注意ください。

「ギフトとして贈る」とは

ownlyは50%の左右分割型キーボードです。 注：ハンダ付けが必要です。 「ハンダ付けができないので返品したい」等の理由での返品はいたしかねます。 ご注意ください。

ownly 概要

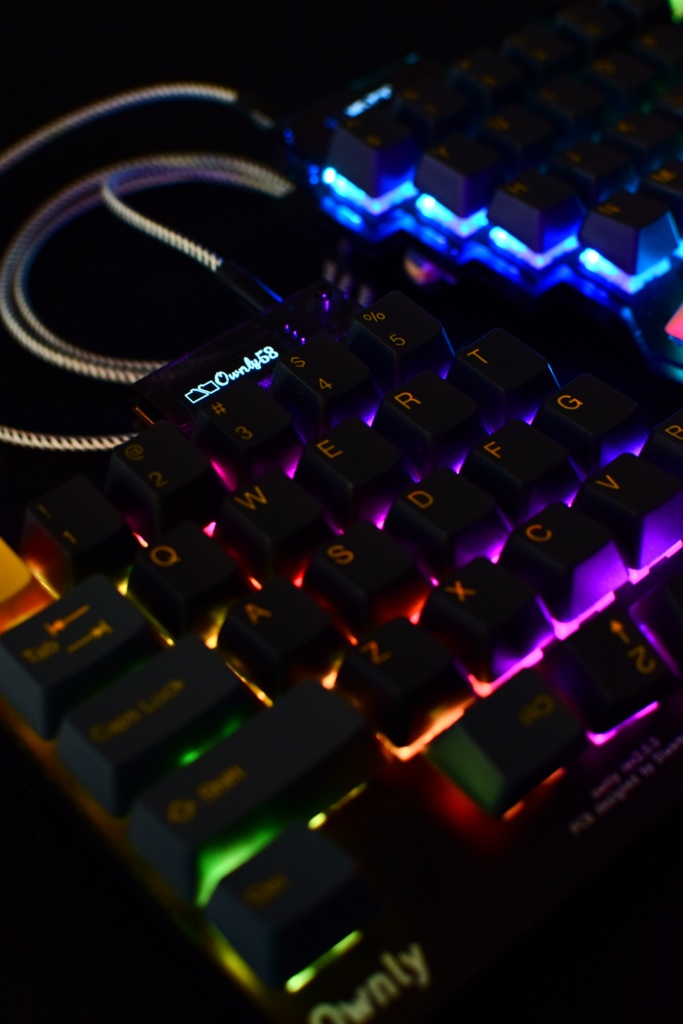

一般的な配列の形を崩さずに分割し、親指クラスタの効率アップの為に手に置いたときに自然な形になるように調整しています。 ・国内で手に入りやすいキーキャップセット（taihao、diatech等）だけで組めるようにキーの大きさを選定 ・qmk firmwareのレイヤー機能を用いることで左右のキー数をほぼ均等にし、右手小指の負担を軽減、さらにタイピングの効率化を望めるように ・ホットスワップ方式を採用し後からスイッチを差し替え可能 ・右手最右列の真ん中二つのキーの部分はisoエンターにも対応 ・LEDにははんだ付けが楽なタブ付きのYS-SK6812mini-eを採用 ・角度をつけるための追加ボトムプレートが付属。スペーサーの高さを変えることで後からでも角度を変更することが可能。 ・oledモジュールを搭載（オプション） ・ble micro pro使用時の為にいい感じの隙間を準備（ボトムプレートと追加プレートの間）

キットの内容

・pcb(トッププレート、メイン基板、ボトムプレート、追加プレート)　左右1枚ずつ ・ダイオード(SMDタイプ) 60個(58個＋予備２個） ・kailh キースイッチソケット ６０個（５８個＋予備2個） ・YS-SK6812MINI-E ６０個（５８個＋予備２個） ・M2スペーサー 8mm 24個 ・M2ねじ 5mm 48個 ・TRRSジャック 2個 ・タクトスイッチ 2個 ・ProMicro保護プレート 2枚 ・ゴム足 8個 ・スタビライザー 3個 別途必要部品 ・pro micro or BLE Micro pro 2個 （BLE Micro proを使用する場合は電池基板2個） ・OLEDモジュール 2個（オプション） ・TRRS(TRS)ケーブル 1本 ・キースイッチ 58個（スイッチ無し版を購入された方のみ） ・キーキャップ 1u...50個 1.25u...2個 1.5u...1個 1.75u...1個 2u...1個 2.25u...2個 (isoエンターを使用する場合はプラスで isoエンター...1個 1u...1個 が必要になります。) (taihao などで104キーセットを購入いただくと足りる仕様になっております) ・microUSBケーブル

作り方

githubにて公開します（作成中です) https://github.com/Diwamoto/ownly58/blob/master/docs/buildguide.md 部品の不備等ございましたら一週間以内にtwitter(@Diwamoto_)宛にご連絡よろしくお願いいたします。
